Простейшая сварка

Сварка без инвертора и трансформатора

Простейший способ сварки

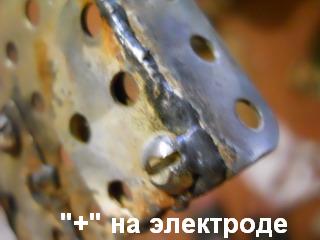

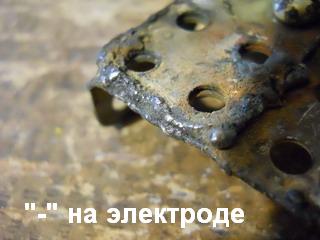

На картинке мои издевательства над деталями от железного детского конструктора. Не ругайте меня сильно потому, что:
1. Я никогда в жизни не варил!
2. Этот кошмар на картинке я делал гвоздем (диаметр 3 мм) обмазанным клеем с мелом.
3. Картинка просто показывает, что температура достаточная для сварки стали.
Конструкция предельно проста
Потребуется:
1. Простой выносливый диодный мост на подобие КВРС2510, но лучше с меньшим сопротивлением подобрать. Обязательно на радиаторе.
2. Резистор 30-35 Ом мощностью около 2 кВт (то есть подойдёт набор лампочек, простейшая печка-рефлектор 1,5-2 кВт или 2 кипятильника с такой суммарной мощностью в 3-х литровой банке воды)
3. Метров 5-6 медного изолированного провода с сечением 4-5 мм
4. Сердечник от ненужного или сгоревшего трансформатора на 1-2 кВт (сечение не менее 40 кв. мм)
5. Провод с вилкой от какого либо мощного прибора
6. Крокодил от автомобильной прикурки или даже меньше
7. Электрододержатель (я использовал просто плоскогубцы с изолированными ручками, но можно тоже большой крокодил)
Сборка
На приготовленный сердечник (пункт №4 выше) мотаем провод (пункт №3) 30-40 витков. Можно делать отводы через каждые 20 витков для подбора режимов сварки.
Крепим всё с учётом безопасности 220 вольт. Соединяем это всё по схеме. Издевался над железками на картинке так… Взял гвоздь толщиной 3 мм, обмазал в пасте состоящей из канцелярского клея (жидкое стекло) и мела. Пробовал без пасты, но дуга не зажигается, что ни делай, гвоздь просо прилипает. С обмазкой дуга выглядит почти как у настоящей сварки, очень яркая. Сварочная ванна образуется быстро, просто руки кривые у меня наверное ;).
ВНИМАНИЕ Если используете, то на свой страх и риск! Схема электрически опасна! Избегайте контакта свариваемой детали и электрода с землёй! На сварочном электроде в холостом режиме присутствуют полные 220 вольт! Используйте соответствующую спецодежду и перчатки из расчёта на 220 вольт! Используйте маску для защиты глаз! Не работайте в мокрую погоду!

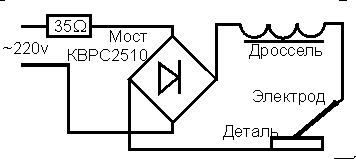

Схема соединений сварочника
